特許庁公開特許番号：特願2021-66330

地下に埋設したシェルターの盲点に着目した新製品！
■河川氾濫などにより濁流が押し寄せても水の流れ込みを遮断します。
■今までにない特殊構造で、砂利を含んだ水でも問題ありません。
■ブラストバルブでは濁流などの水害には対応出来ません！
■空気管から水が流入したらシェルターの中で溺死する可能性があります！

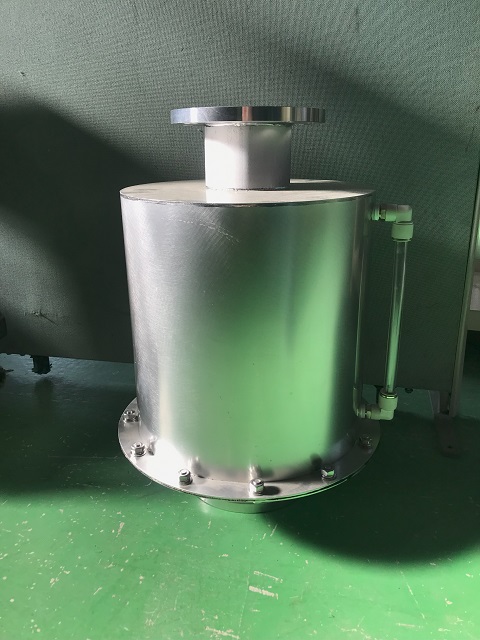

そんな課題を解決するのがＦＢ１００Ａフロートバルブです！
■ブラストバルブでは水害には対応出来ません！
■ボールタップバルブでは綺麗な水でのみ機能し、ゴミや砂利を含んだ汚れた水では弁の所に噛んで機能しません。

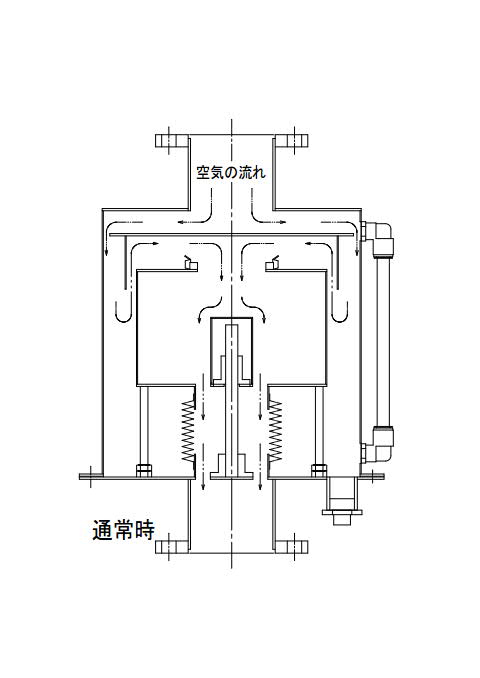

■通常時のフロートバルブ
　フロート自体に弁が直接取り付けられており、通常は上図の通り上部の空気入口からフロートの内部を通って下部の出口へ空気が通ってシェルター内部に新鮮な空気を供給します。

　河川氾濫などによりシェルターに接続された空気取り入れ口が水没した場合には、その取り入れ口からゴミや砂利を含んだ汚れた水が流れ込み、シェルター内部は瞬く間に水で満たされます。

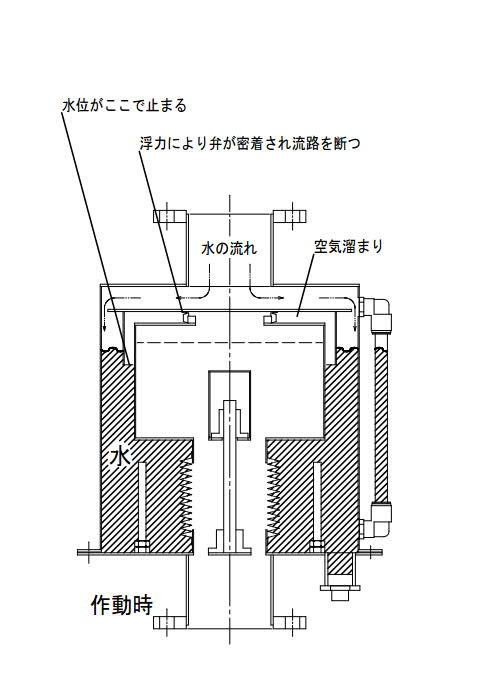

■作動時のフロートバルブ
　水が流れ込むとフロートが浮力で浮き上がります。更に水位が上がりフロート上面の弁が遮蔽板に接触する事により弁が閉じられ出口側へ水が流れ込まないようになります。

また、フロートと遮蔽版の間には空気溜まりが出来る構造になっているのが一番重要なポイントで、この空気溜まりがある事によってゴミや砂利が混じった汚れた水でも弁自体が汚れる事は一切無く、弁が確実に閉じる仕組みになっております。

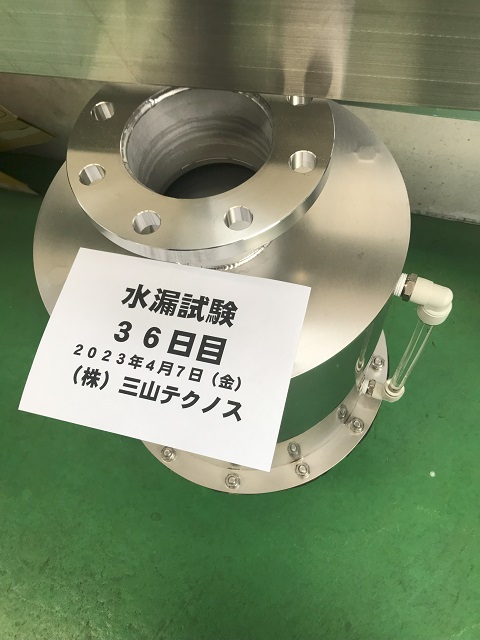

■性能試験全景

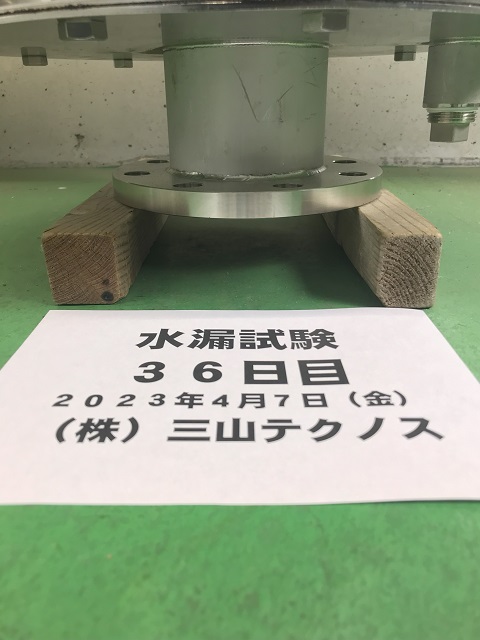

■出口側確認写真
３６日間実施し十分な性能を得られたのを確認出来ました。


【仕様】
形　　式：ＦＢ１００Ａ
名　　称：フロートバルブ１００Ａ
本体材質：ＳＵＳ３０４
空気入口：１００Ａ５ｋ－ＦＦフランジ
空気出口：１００Ａ５ｋ－ＦＦフランジ
本体重量：約２５ｋｇ

販売価格：２,３80,000円（税別）別途運賃※離島は別途費用が発生します。


注記事項
※１.受注生産ですので下記条件での販売となります。
※２.２カ月程納期がかかります。。
※３.表示価格は本体価格ですので取付設置は価格には含まれておりません。
※４.入金確認を以って正式注文となりますので、入金後のキャンセル等は一切お受けできません。
※５.返品交換はお受けできません

受注生産品となりますので注記事項を良くご理解いただいた上でご連絡お待ちしております。
